Montaža MySun električnog IC podnog grijanja brza je i jednostavna – izvođač može postaviti do 50 četvornih metara u jednom danu. Električno podno grijanje može se postaviti ispod raznih završnih slojeva, kao što su keramičke pločice, laminat, vinil i parket, kao i itison. Uštedjet ćete i prostor jer vam ne trebaju kotao, dimnjak, drvarnica, radijatori…
ODABIR ODGOVARAJUĆEG ELEKTRIČNOG SUSTAVA PODNOG GRIJANJA
Dostupna su dva MySun sustava električnog podnog grijanja, odnosno grijaće mreže i grijaće folije.
Dok se MySun grijaće mreže mogu postavljati ispod većine podnih obloga, MySun grijaća folija postavlja se isključivo ispod plivajućih podova – odnosno podnih obloga koje se ne lijepe za pod (laminat, određeni parketi, određeni vinili…). To je bitna razlika između ova dva sustava.
1. MYSUN GRIJAĆA MREŽA – IZRAVNI SUSTAV UGRADNJE (NOVOGRADNJA)
To je najčešći način postavljanja, kod kojeg se grijaća mreža postavlja neposredno ispod završnog gaznog sloja, u pravilu u sloj elastičnog ljepila ili u sloj (samorazlivajuće) nivelirajuće mase. Ovakvim načinom ugradnje sustav podnog grijanja može se upotrijebiti kao primarno grijanje ili kao dodatni izvor grijanja. Prednost ovog sustava jednostavna je ugradnja i brz odaziv sustava u cjelini jer su grijaći kablovi položeni neposredno ispod površine. Završni sloj može biti i parket, laminat, PVC, topli pod, tepih, pluto itd., ali u tim slučajevima grijaće mreže moraju biti prekrivene samorazlivajućom masom.
1. pločice
2. elastično ljepilo ili masa za izravnavanje podova
3. MySun grijaća mreža
4. podni senzor
5. estrih
6. armaturna čelična mreža
7. toplinska izolacija
8. osnova
2. MYSUN GRIJAĆA MREŽA – IZRAVNI SUSTAV UGRADNJE (ADAPTACIJA)
Ovo je najčešći način ugradnje kod adaptacija. Budući da se u pravilu adaptiraju stariji objekti koji nemaju odgovarajuću podnu izolaciju te da smo u većini slučajeva kod adaptacija vrlo ograničeni visinom, u tim slučajevima preporučuje se upotrijebiti namjenske F-Board izolacijske ploče koje je certificirao proizvođač grijaćih mreža. Te se izolacijske ploče lijepe na postojeći pod, a grijaće mreže postavljaju se izravno na njih. Dodatne F-Board izolacijske ploče također su vrlo prikladne u prostorijama i objektima gdje želimo što bržu reakciju sustava (vikendice, kupaonice i sl.) jer izolacijske ploče sprječavaju nakupljanje topline u estrihu.
1. pločice
2. elastično ljepilo ili masa za izravnavanje podova
3. MySun grijaća mreža
4. podni senzor
5. namjenska F-BOARD izolacijska ploča
6. elastično ljepilo
7. postojeći pod
PRIMJER DIMENZIONIRANJA I MONTAŽE GRIJAĆE MREŽE
Konkretan primjer je kupaonica, gdje se grijaće mreže postavljaju samo na površinu za hodanje. Prvo izmjerite prostor koji želite grijati:
Moramo imati na umu da je širina grijaće mreže fiksna i iznosi 50 cm. Procijenite koji je smjer polaganja učinkovitiji i zahtijeva manje rezanja nosive mrežice da dimenzionalno ispadne bolje. Cijela širina grijanja prostorije tada se dijeli na trake od 50 cm, a u ovoj fazi potrebno je uzeti u obzir minimalnu udaljenost od zidova od 10 cm i minimalnu udaljenost od 3 cm između paralelnih traka grijaće mreže. Zatim zbrojite duljine svih grijaćih traka i dobit ćete ukupnu duljinu kompleta koji vam je potreban.
U našem konkretnom slučaju ukupna željena dužina je 14,20 dužnih metara. Ukoliko se raspoložive i željene dimenzije seta razlikuju, odaberite dimenziju najbližu željenom setu ili napravite željenu dimenziju od dva (ili više) manja seta, koji se zajedno spajaju na jedan termostat. Ni u kojem slučaju nemojte birati predugačak set jer se sam grijaći kabel ne može skratiti (rezati).
Zatim gledamo dostupne dimenzije setova. Kao što se može vidjeti iz tablice, najbliža dostupna dimenzija u našem konkretnom slučaju je 14,00 metara duljine. Biramo grijaću prostirku MySun 7,0 m².
3. MYSUN GRIJAĆA FOLIJA – IZRAVNI SUSTAV ZA LAMINATNE PODOVE, ODREĐENE VRSTE PARKETA, VINILA I SL.
Najčešći način postavljanja jest tako da se MySun grijaća folija postavi izravno ispod laminata, vinila ili parketa koji se ne lijepi na pod.
1. laminat, vinil ili parket koji se ne lijepi na pod
2. podni senzor
3. PE folija (debljina 0,25 mm)
4. MySun grijaća folija
5. STR6 namjenska podna toplinska izolacija
6. osnova
4. MYSUN GRIJAĆA FOLIJA – SUSTAV S HEAT-PAK PLOČOM – ZA TEPIH, PVC, TOPLI POD ITD.
Sustav s Heat-Pak pločom upotrebljava se u slučajevima kad je potrebno podno grijanje ispod tepiha, toplog poda ili PVC podne obloge. Budući da ovi završni podovi nisu mehanički dovoljno čvrsti, u tim slučajevima potrebno je upotrijebiti namjenske ploče koje grijaću foliju štite od mehaničkih oštećenja. Visina poda ovim se sustavom postavljanja podiže za otprilike 10 mm. Navedene se ploče polažu u dva sloja, na svaku je ploču naneseno lijepilo za međusobno spajanje. Ploče je potrebno polagati (lijepiti) unakrsno – tako dobivate čvrstu podlogu na koju možete postaviti PVC podnu oblogu, tepih ili neki drugi završni pod koji mehanički nije dovoljno čvrst da se postavlja izravno na MySun grijaću foliju.
1. završni sloj – PVC, topli pod…
2. HEAT-PAK ploče
3. podni senzor
4. PE folija (debljine 0,25 mm)
5. MySun grijaća folija
6. STR6 namjenska podna toplinska izolacija
7. osnova
PRIMJER DIMENZIONIRANJA I MONTAŽE GRIJAĆE FOLIJE
Napomena: Širina isporučenih grijaćih folija je uvijek fiksna – 60 cm ili 100 cm. Grijaće folije mogu se skratiti po duljini.
Konkretan primjer je prostorija dimenzija 3,1m x 4,3m sa ormarićem ispod kojeg ne postavljamo grijaću foliju. Slučaj se može riješiti na sljedeći način:
- 2x grijaća folija MySun GF1008, dužina 300cm (širina = 100cm)
- 1x grijaća folija MySun GF608, dužina 300cm (širina = 60cm)
- 1x grijaća folija, MySun GF1008, dužina 250 cm (širina = 100cm)
- 1x grijaća folija, MySun GF608, dužina 250cm (širina = 60cm)
Spojite priključne kabele svake grijaće folije na zajedničku kutiju u kojoj su spojeni svi priključni kabeli. Svaka grijaća folija ima dva priključna kabela različitih boja, spojite spojne kabele jedne boje zajedno na jednu stezaljku, a spojne kabele druge boje na drugu stezaljku u zajedničkoj dozi (kao što je prikazano na slici ispod). Povucite samo dvije žice od zajedničke kutije do termostata.
VANJSKA UPOTREBA

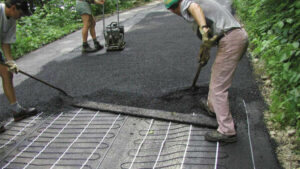

Osim za grijanje unutarnjih prostora, električno podno grijanje pogodno je i za vanjsku upotrebu, za sprječavanje smrzavanja ili za otapanje snijega i leda na prilazima, nogostupima, dvorištima, kao i na krovovima, olucima, uvalama i sl. Dostupni su i namjenski grijaći kabeli za sprječavanje smrzavanja cjevovoda i slično.
